Hamulce dwuobwodowe – zasada działania, budowa i diagnostyka
W pojeździe ciężarowym awaria układu hamulcowego nie może oznaczać utraty całej zdolności do zatrzymania. Dlatego stosuje się rozwiązania, w których układ dzieli się na dwa możliwie niezależne obwody. Hamulce dwuobwodowe, a dokładniej ich zasada działania, opierają się na rozdzieleniu zasilania, sterowania i wykonania hamowania tak, aby usterka jednej części nie wyłączyła automatycznie drugiej.
Nie oznacza to jednak, że po awarii można kontynuować normalną jazdę. Pozostały obwód może zapewnić częściowe hamowanie, ale droga zatrzymania, stabilność i reakcja pojazdu mogą wyraźnie się pogorszyć. Poniżej wyjaśniam, jak działa taki układ, co sprawdzić podczas podstawowej kontroli i kiedy pojazd trzeba natychmiast wyłączyć z eksploatacji.
| Rodzaj układu | Medium robocze | Typowe ciśnienie robocze | Znaczenie dla diagnostyki |
|---|---|---|---|
| Pneumatyczny | Sprężone powietrze | Najczęściej kilka do około 10 bar, zależnie od konstrukcji | Sprawdza się szczelność, czas narastania ciśnienia, pracę kompresora, osuszacza i zaworów |
| Hydrauliczny | Płyn hydrauliczny lub hamulcowy | Zwykle dziesiątki lub setki bar, zawsze według dokumentacji | Kontroluje się poziom i stan płynu, zapowietrzenie, wycieki, przewody oraz ciśnienie w obu sekcjach |
| Elektrohydrauliczny | Płyn hydrauliczny sterowany elektronicznie | Zależne od konkretnego modułu i pojazdu | Oprócz hydrauliki potrzebna jest diagnostyka czujników, sterownika i zasilania |
Podane zakresy mają charakter orientacyjny. Nie wolno ustawiać zaworów ani oceniać sprawności układu na podstawie uniwersalnej wartości ciśnienia. Decydują dane konkretnego pojazdu, przyczepy lub maszyny.
Budowa układu hamulcowego dwuobwodowego
Podstawą jest podział instalacji na dwa obwody, które mogą obsługiwać na przykład różne osie, przeciwległe koła albo odrębne grupy siłowników. Sposób podziału zależy od konstrukcji pojazdu. Najważniejsze jest to, aby pojedyncza nieszczelność nie opróżniła całego układu i nie pozbawiła hamowania wszystkich kół.
W układzie pneumatycznym źródłem energii jest kompresor. Spręża on powietrze i kieruje je przez układ przygotowania powietrza do zbiorników. Zbiornik sprężonego powietrza gromadzi zapas potrzebny do wielokrotnego hamowania. W rozbudowanych instalacjach poszczególne obwody mają własne zbiorniki lub są zasilane przez element, który ogranicza skutki awarii jednej sekcji.
Powietrze przechodzi przez osuszacz i filtry. Wilgoć w przewodach może zamarzać, przyspieszać korozję i pogarszać pracę zaworów. Olej albo zanieczyszczenia pochodzące z kompresora również mogą uszkadzać uszczelnienia. Wysoka temperatura zwiększa obciążenie kompresora i może pogarszać warunki pracy elementów gumowych, a niska temperatura uwidacznia problemy z wodą zgromadzoną w zbiornikach.
Za rozpoczęcie hamowania odpowiada element sterujący, na przykład zawór hamulcowy lub pedał połączony z mechanizmem sterującym. Dalej sygnał trafia do zaworów rozdzielających i przekaźnikowych. Ich zadaniem jest szybkie podanie właściwego ciśnienia do siłowników bez konieczności prowadzenia całej objętości powietrza przez jeden odległy zawór.
W układzie hydraulicznym rolę źródła ciśnienia pełni pompa, a sterowanie odbywa się przez pompkę główną, zawory i przewody wypełnione płynem. Dwa obwody mogą korzystać ze wspólnego zespołu sterującego, ale mają odrębne drogi przepływu. W praktyce spotyka się też rozwiązania, w których zbiorniczek płynu jest podzielony na dwie komory. Dzięki temu wyciek w jednej sekcji nie musi opróżnić drugiej.

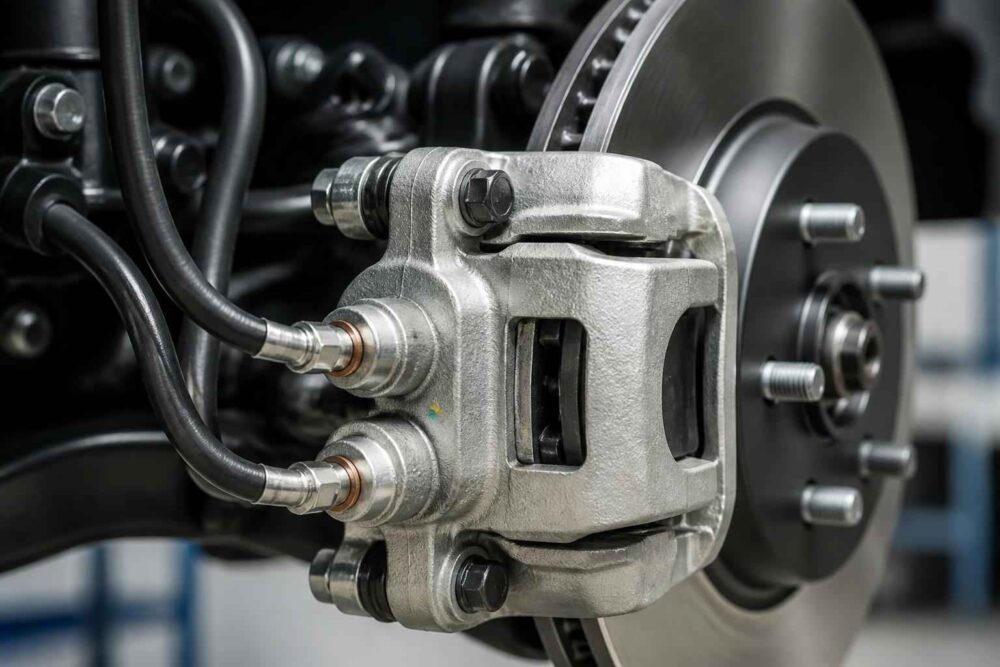

Na końcu każdego obwodu znajduje się siłownik hamulcowy. W pneumatyce membrana lub tłok zamienia ciśnienie powietrza na ruch mechaniczny. W hydraulice tłoczek wykorzystuje ciśnienie płynu do przesunięcia elementów hamulca. Ruch trafia następnie do zacisku, rozpieracza, dźwigni lub innego mechanizmu ciernego. To właśnie docisk klocka, szczęki albo okładziny do tarczy lub bębna wytwarza moment hamujący.
Ważne są także zawory ochronne i bezpieczeństwa. Ograniczają one przepływ w razie pęknięcia przewodu, utrzymują właściwą kolejność zasilania albo odcinają uszkodzoną sekcję. Ich wygląd zewnętrzny nie wystarcza do oceny sprawności. Zawór może być czysty i pozbawiony widocznych uszkodzeń, a mimo to zacinać się, przepuszczać albo reagować z opóźnieniem.
Zasada działania: rozdzielanie ciśnienia i reakcja na awarię
W normalnych warunkach kierowca naciska pedał hamulca, a element sterujący przekazuje żądanie hamowania do obu obwodów. W pneumatyce zawór sterujący dozuje powietrze ze zbiorników. W hydraulice pompka główna wytwarza ciśnienie płynu. Następnie każdy obwód zasila własne siłowniki.
Ciśnienie nie jest dzielone zawsze w identyczny sposób. Układ ma zapewnić odpowiednią siłę hamowania dla konkretnej osi, masy pojazdu i konstrukcji mechanizmu ciernego. W nowszych rozwiązaniach sterownik może korygować ciśnienie na podstawie prędkości koła, obciążenia osi i poślizgu. Dlatego określenie „proporcjonalne hamowanie” nie oznacza prostego podziału 50:50.
Zawór różnicowy reaguje na różnicę ciśnień lub przepływu między sekcjami. W prawidłowo działającym układzie jego element ruchomy pozostaje w położeniu umożliwiającym pracę obu obwodów. Jeżeli w jednej sekcji pojawi się duży wyciek, ciśnienie po tej stronie zaczyna spadać. Różnica przesuwa tłoczek, suwak albo grzybek zaworu. W zależności od konstrukcji może to ograniczyć ucieczkę medium, odizolować uszkodzony obwód i zasygnalizować awarię.
Pozostała sekcja nadal może wytworzyć ciśnienie i uruchomić część siłowników. To jest właśnie redundancja układu hamulcowego. Nie daje ona pełnej sprawności, ponieważ hamują tylko wybrane koła albo siła jest mniejsza niż zwykle. Pojazd może również ściągać na jedną stronę, a układ przeciwblokujący może działać w ograniczonym zakresie.
W układzie pneumatycznym awaria przewodu może spowodować szybki spadek ciśnienia i uruchomienie sygnalizacji. W hydraulicznym wyciek może ujawnić się przez opadanie pedału, zmniejszenie poziomu płynu albo pojawienie się wilgotnych śladów przy przewodach i siłownikach. Objaw zależy od miejsca nieszczelności oraz od tego, czy doszło do zapowietrzenia.
Zawór bezpieczeństwa nie „naprawia” awarii. Jego zadaniem jest ograniczyć jej zasięg i zachować zasilanie sprawnej części. Jeżeli zawór odcina sekcję zbyt wcześnie, hamowanie może być osłabione mimo sprawnych siłowników. Jeżeli nie odcina jej wcale, nieszczelność może opróżniać również zapas drugiego obwodu. Właśnie dlatego wymiana zaworu na podstawie jednego objawu bez pomiaru ciśnienia często prowadzi do błędnej diagnozy.
Wpływ obciążenia ma duże znaczenie. Pojazd lub przyczepa z dużą masą wymaga większej energii do zatrzymania, a przeniesienie obciążenia podczas hamowania zmienia nacisk kół na podłoże. Nieprawidłowa regulacja siły hamowania może powodować blokowanie kół pustego pojazdu albo zbyt słabe hamowanie pojazdu obciążonego. Regulację zaworów zależnych od obciążenia i elementów sterujących należy zlecać serwisowi, który zna specyfikację danego układu.

Układ jednoobwodowy a dwuobwodowy – najważniejsze różnice
W układzie jednoobwodowym jeden wyciek lub pęknięcie przewodu może pozbawić hamowania wszystkie koła zasilane z tej samej instalacji. Konstrukcja jest prostsza, ma mniej zaworów i przewodów, a jej obsługa może kosztować mniej. Ta prostota nie rekompensuje jednak ryzyka w pojeździe o dużej masie, wysokiej prędkości albo zmiennym obciążeniu.
W hamulcach dwuobwodowych uszkodzenie jednej sekcji nie musi wyłączyć drugiej. Zyskuje się większą odporność na pojedynczą awarię, lepszą możliwość kontrolowania siły hamowania oraz łatwiejszą integrację z systemami ABS i EBS. Ceną są dodatkowe elementy, trudniejsza diagnostyka, większa liczba potencjalnych miejsc nieszczelności i wyższy koszt naprawy.
Prostszy układ może być wystarczający w lekkiej, wolno poruszającej się maszynie, jeżeli dopuszcza go jej konstrukcja i wymagania bezpieczeństwa. Nie powinno się jednak samodzielnie zastępować układu dwuobwodowego jednoobwodowym ani łączyć przypadkowych części. W pojeździe ciężarowym, maszynie budowlanej lub przyczepie pracującej z dużym obciążeniem dodatkowy obwód jest nie tylko wygodnym rozwiązaniem, ale przede wszystkim zabezpieczeniem przed całkowitą utratą hamowania.
Zastosowanie w pojazdach ciężkich, przyczepach rolniczych i maszynach budowlanych
W samochodach ciężarowych układy pneumatyczne są popularne ze względu na możliwość magazynowania energii w zbiornikach, łatwe podłączanie wielu siłowników oraz współpracę z hamulcem postojowym i przyczepą. Podział na obwody pozwala zasilać różne grupy hamulców i zachować częściową funkcjonalność po uszkodzeniu jednej sekcji.
W przyczepach rolniczych spotyka się zarówno instalacje pneumatyczne, jak i hydrauliczne. Pneumatyka dobrze współpracuje z ciągnikiem wyposażonym w odpowiednie wyjścia i jest praktyczna przy większych zestawach. Hydraulika może być prostsza w mniejszej przyczepie lub maszynie, szczególnie gdy ciągnik ma wydajny układ hydrauliczny. Trzeba jednak uwzględnić kompatybilność z ciągnikiem, długość przewodów, warunki pracy i dostępność części.
W maszynach budowlanych hamulce muszą działać przy dużym zapyleniu, drganiach, częstych zmianach obciążenia i ograniczonej przyczepności podłoża. Sama obecność dwóch obwodów nie zapewnia bezpieczeństwa, jeżeli siłowniki są zapieczone, przewody uszkodzone, a mechanizm cierny zużyty. Redundancja pomaga dopiero wtedy, gdy każda sekcja jest regularnie kontrolowana.
Nie należy też mieszać przewodów pneumatycznych i hydraulicznych w jednym obwodzie. Są to różne media, ciśnienia, uszczelnienia i sposoby sterowania. Pojazd może mieć jednocześnie hydrauliczne hamulce robocze oraz pneumatyczne sterowanie przyczepą, ale takie połączenie wymaga fabrycznego lub profesjonalnie zaprojektowanego interfejsu.
Diagnostyka i serwis: co sprawdzić przed dalszą jazdą
Podstawowa kontrola nie zastępuje badania na stanowisku ani naprawy układu. Można jednak szybko wychwycić objawy, przy których dalsza jazda jest ryzykowna. W pneumatyce przydatny jest manometr zgodny z zakresem badanego układu, a w hydraulice właściwy zestaw do pomiaru ciśnienia i adaptery przewidziane przez producenta. Nie wolno podpinać przypadkowego przyrządu do przewodu pod wysokim ciśnieniem.
Praktyczny przebieg kontroli powinien wyglądać następująco:
- Oględziny na postoju. Sprawdź przewody, złącza, zbiorniki, siłowniki, mocowania i okolice zaworów. W pneumatyce nasłuchuj syczenia. W hydraulice szukaj mokrych śladów, spadku poziomu płynu i uszkodzeń przewodów.
- Kontrola narastania i utrzymania ciśnienia. Zapisz wskazania obu obwodów po uruchomieniu źródła ciśnienia. Nie oceniaj wyniku według jednej uniwersalnej wartości. Liczy się zgodność ze specyfikacją oraz podobna, powtarzalna reakcja sekcji.
- Test postoju. Po osiągnięciu ciśnienia roboczego wyłącz źródło zasilania i obserwuj spadek wskazań przez czas określony w dokumentacji. Szybki spadek oznacza nieszczelność albo problem z zaworem i wymaga dalszej diagnostyki.
- Sprawdzenie reakcji siłowników. Ruch powinien być płynny, bez opóźnienia i bez widocznego zacinania. W pneumatyce zwróć uwagę na stan membran i korozję tłoczysk, a w hydraulice na wycieki i zapowietrzenie.
- Kontrola mechanizmów ciernych. Oceń zużycie klocków lub okładzin, stan tarcz i bębnów, swobodę ruchu dźwigni oraz luzy. Nierówne zużycie często wskazuje na problem z siłownikiem, regulacją albo prowadzeniem.
Przy kontroli pneumatyki warto okresowo opróżniać zbiorniki zgodnie z instrukcją i sprawdzać, czy nie gromadzi się w nich nadmierna ilość wody lub oleju. Filtr i wkład osuszacza wymienia się według zaleceń producenta oraz warunków pracy. Nie ma jednej bezpiecznej częstotliwości dla wszystkich pojazdów. Duże przebiegi, zapylenie, wilgoć i niesprawny kompresor skracają okres międzyobsługowy.
W układzie hydraulicznym trzeba pilnować właściwego płynu. Mieszanie różnych rodzajów płynów, stosowanie przypadkowych uszczelek lub dolewanie środka o nieznanej specyfikacji może zniszczyć elementy gumowe. Zapowietrzanie układu i odpowietrzanie powinny przebiegać według procedury producenta, ponieważ nieprawidłowa kolejność może pozostawić pęcherze w jednym z obwodów.
Do objawów wymagających natychmiastowego wyłączenia pojazdu z eksploatacji należą: zapadanie się pedału, bardzo długi skok, gwałtowny spadek ciśnienia, aktywna sygnalizacja awarii, widoczny wyciek, brak reakcji jednego obwodu, silne ściąganie podczas hamowania oraz metaliczny kontakt zużytej okładziny z tarczą lub bębnem. Nie należy wtedy ograniczać się do wymiany zaworu. Najpierw trzeba ustalić, czy przyczyną jest nieszczelność, zapowietrzenie, uszkodzenie siłownika, przewodu, mechanizmu ciernego czy elementu sterującego.
Ingerencję w zawory, siłowniki, regulator siły hamowania i elementy bezpieczeństwa należy powierzyć fachowemu serwisowi. Podobnie z regulacją położenia zaworu zależnego od obciążenia. Błędne ustawienie może być niewidoczne podczas krótkiej jazdy, ale ujawnić się podczas gwałtownego hamowania z ładunkiem.
Nowoczesne technologie wspomagające hamulce dwuobwodowe
ABS monitoruje prędkość obrotową kół i ogranicza ciśnienie w hamulcu, który zaczyna się blokować. W układzie dwuobwodowym pomaga utrzymać sterowność także wtedy, gdy przyczepność poszczególnych kół jest różna. ABS nie kompensuje jednak nieszczelności, zużytych okładzin ani uszkodzonego siłownika.
EBS wykorzystuje sygnały elektroniczne do sterowania hamowaniem i może szybciej przekazywać żądanie do elementów wykonawczych. System analizuje między innymi prędkość kół, obciążenie i zachowanie pojazdu. Pozwala dokładniej modulować siłę hamowania oraz współpracować z układami stabilizacji toru jazdy.
W rozwiązaniach elektrohydraulicznych elektronika steruje pracą modułu hydraulicznego, ale samo wytworzenie siły nadal odbywa się przez płyn i siłowniki. Awaria czujnika, przewodu elektrycznego albo sterownika może więc wystąpić obok typowych usterek hydraulicznych. Do diagnozy potrzebne są wtedy nie tylko manometry, lecz także odpowiedni tester i dokumentacja konkretnego pojazdu.
System elektroniczny powinien być traktowany jako warstwa wspomagająca, a nie zamiennik sprawnej mechaniki. Kontrolka ABS lub EBS, komunikat o utracie redundancji albo nietypowe zachowanie podczas hamowania oznaczają konieczność odczytu błędów i kontroli fizycznego stanu obu obwodów.
Wymagania dotyczące hamulców pojazdów drogowych wynikają między innymi z regulacji homologacyjnych, w tym z regulaminu UNECE R13, oraz z przepisów krajowych. Konkretne obowiązki zależą od rodzaju pojazdu, jego przeznaczenia, masy i daty dopuszczenia do ruchu. Sama nazwa „dwuobwodowy” nie przesądza o zgodności z wymaganiami. Przy modyfikacji instalacji trzeba korzystać z dokumentacji pojazdu i konsultować zakres prac z uprawnionym serwisem lub stacją kontroli.
Najważniejszy wniosek jest praktyczny: hamulce dwuobwodowe zwiększają szansę na zachowanie częściowego hamowania po awarii, ale nie pozwalają bezpiecznie kontynuować normalnej eksploatacji. Podczas kontroli trzeba ocenić oba obwody osobno: ich szczelność, ciśnienie, reakcję zaworów, stan siłowników i mechanizmów ciernych. Jeżeli pojawi się wyciek, gwałtowny spadek ciśnienia, nierówne hamowanie lub sygnalizacja usterki, pojazd należy zatrzymać i przekazać do specjalistycznej diagnostyki.
